Серия выключателей и светильников (PIR)

Общее описание и область применения

PIR- это аббревиатура от слов «passive infrared» или «пассивные инфракрасные» датчики. Пассивные - потому что датчики сами не излучают, а только воспринимают излучение. PIR-датчик содержит чувствительный элемент, который реагирует на изменение теплового излучения. Если оно остается постоянным - электрический сигнал не генерируется.

Выключатель автоматический с инфракрасным датчиком движения (PIR 250)

Общее описание и основные принципы работы
Описывается инфракрасный датчик движения с выносным сенсором, реагирующий на движение в радиусе до 1-2-х метров.

После прекращения движения датчик отключает питание. Время отключения питания регулируется потенциометром на корпусе датчика (рис.1).

Инфракрасный датчик движения с выносным сенсором, реагирующий на движение в радиусе до 2-х метров (рис.2). После прекращения движения датчик отключает питание. Время отключения питания регулируется потенциометром на корпусе датчика (рис.1 и 2), диапазон задержки составляет от 10 сек. до 3 мин..

Датчик можно вынести в любое удобное место и врезать или прикрепить (длина провода к нему 2 метра) (рис.3).

Рис. 1

Рис. 2 Рис. 3 Рис. 4

На рис. 4 показан стенд, моделирующий работу выключателя с ИК-датчиком движения. ИК-датчик приклеен двухсторонней лентой на вертикальную поверхность, а блок включения/выключения скрыт за стендом.

Светильник светодиодный (LED), накладной, мебельный с PIR сенсором (датчик движения) и встроенным аккумулятором (W1002433)

Общее описание и основные принципы работы
Светильник имеет декоративный корпус с установленными в него сверхяркими SMD светодиодами. Имеет встроенный PIR сенсор. Питание светильника осуществляется от Li (литиевой) аккумуляторной батареи. Аккумуляторная батарея заряжается с помощью зарядного устройства с микро USB-разъемом (micro-USB (B)). Рекомендуем комплектовать зарядным устройством: Блок питания стабилизированного напряжения W1002-EC, (ЗУ) 220VAC/3,7VDC. Служит для местного освещения в шкафах-купе, в детской и спальной комнатах.

Рис. 5 Рис. 6

Технические характеристики:
1.   Напряжение питания: 3,7 V
2.   Источник питания: Li - аккумуляторная батарея 3,7 V 2200 мА
3.   Время работы до подзарядки до 9,5 часов, время зарядки - 6 часов
4.   Потребляемая мощность: 0,7 W
5.   Количество светодиодов: 14  шт. (SMD)
6.   Световой поток: 3300 Lm
7.   Цветовая температура: 4500 К
8.   Время задержки выключения: 30 сек.
9.   Расстояние срабатывания PIR сенсора (пассивного ИК сенсора): 2 м
10. Размеры (диаметр х высота): 80 х 35 мм

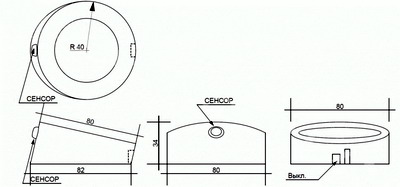

Рис. 7

11. Вес: 400 гр.
12. Класс защиты от поражения электрическим током: III
13. Степень защиты от воздействия окружающей среды: IP20
14. Класс энергосбережения: А
15. Цвет: серебристый - корпус и кронштейн, матовый - рассеиватель
16. Материал корпуса: пластик

Светильник светодиодный мебельный сенсорный с ИК-датчиком движения (PIR-757005)

Общее описание и основные принципы работы
Используются для подсветки ниши, шкафа, другой мебели, также для внутренней подсветки полок.

Рис. 8                                                      Рис. 9

Технические характеристики:
1.   Напряжение питания: DC 12 V
2.   Мощность: 10 W
3.   Количество светодиодов: 9 шт. (SMD5050)
4.   Разъём: LED коннектор JB-4A
5.   Световой поток: 150Lm
6.   Расстояние действия: 30-60 мм
7.   Угол реагирования сенсора: 30 град.
8.   Рабочая температура воздуха: -10°С -- +40°С
9.   Длина провода: 1.45 м
10. Размеры (длина х ширина х высота): 165 х 50 х 10 мм
11. Вес: 103 гр.
12. Цвет корпуса: белый, рассеиватель - матовый
13. Материал корпуса: пластик

Светильник светодиодный мебельный сенсорный с ИК-датчиком движения (PIR-770001)

Общее описание и основные принципы работы
Светильник автономный на батарейках 3хАА. Включается светильник при движении, отключается при освещенности более 30 Lux. На корпусе механический переключатель на 3 режима: OFF-AUTO-ON. Служит для подсветки коридоров в жилых квартирах, в офисах, а также используются для подсветки ниши, шкафа, другой мебели, также для внутренней подсветки полок. Эффективно эксплуатируется в системе ЖКХ.

Технические характеристики:
1. Питание: DC 4,5 V (3 батарейки типа АА)
2. Мощность: 0,36 W
3. Количество светодиодов: 6 шт. (5060 SMD)
4. Световой поток: 150 Lm
5. Цветовая температура: (5500-6000 К) дневной белый свет
6. Время включения: 30 сек.
7. Расстояние действия: 5 м (при температуре менее +22°С)
8. Угол реагирования сенсора: 120 град.
9. Рабочая температура воздуха: -10°С -- +40°С

Рис. 10 10. Работает стабильно при влажности воздуха менее 93%
11. Размеры (длина х ширина х высота): 86 х 65 х 40 мм
12. Вес: 96 гр.
13. Цвет: белый - корпус, матовый - рассеиватель
14. Материал: пластик

Светильник светодиодный кроватный с PIR сенсором (W1014)

Общее описание и основные принципы работы
Светильник имеет декоративный корпус с установленными в него сверхяркими SMD светодиодами. Имеет встроенный PIR сенсор. Используется для местного освещения в спальной комнате.

Рис. 11                                                      Рис. 12

Технические характеристики:
1.   Напряжение питания: 12 V
2.   Мощность: 0,7 W
3.   Цветовая температура: нейтральный белый (4500 К)
4.   Световой поток: 70 Lm
5.   Расстояние срабатывания сенсора: до 2 м
6.   Время задержки выключения: около 30 сек.
7.   Длина провода с LED разъемом JB-4A: 1900 мм
8.   Размеры (длина х ширина х высота): 200 х 18 х 14 мм
9.   Вес: 105 гр.
10. Класс защиты от поражения электрическим током: III
11. Степень защиты от воздействия окружающей среды: IP20
12. Класс энергосбережения: А
13. Цвет корпуса: серебристый, матовый - отражатель
14. Материал корпуса: пластик
