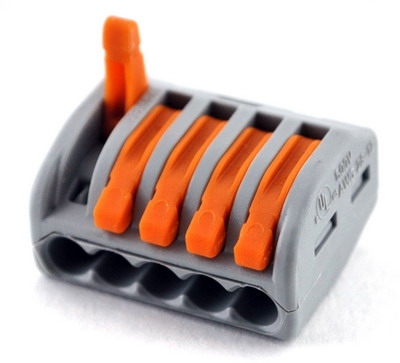

K205 - Клеммный соединитель с плоско-пружинными зажимами рычагами 5-х контактная для гибкого провода, (G15145) 10.125.05.220.
Технические характеристики: 1. Напряжение: 220 - 250 V 2. Ток нагрузки: 16 А (max) 3. Сечение кабеля: 2,5 мм2 4. Тип соединения: 'мама' 5. Размеры (длина х ширина х высота): 27 х 17 х 14,5 мм 6. Вес: 7 гр. 7. Цвет: серый - корпус, оранжевый - рычаги 8. Материал: пластик - корпус, металл - контакты
Монтаж клеммы 5-х контактной: 1. Зачистить изоляцию провода примерно на 9-10 мм. 2. Оранжевым зажимом открыть вводное отверстие клеммы настолько, чтобы зажим-рычажок вошёл внутрь, поддерживая вводное отверстие открытым. 3. Ввести провод со снятой изоляцией во входное отверстие клеммы. 4. Опустить зажим в исходное положение. Самопроизвольное отсоединение провода при таком зажиме становится невозможным.
Преимущества клемм: 1. Большая скорость соединения проводов (только зачистка изоляции и фиксация провода в зажиме одним нажатием) и тестирования. 2. Аккуратность монтажа проводов, возможность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка. 3. Соединение проводов клеммой не требует дополнительной изоляции. Использование клеммы не требует использования дополнительного инструмента. 4. Возможность производить соединение проводников, которые имеют различное сечение и сделаны из разных материалов. 5. Соединение может быть очень быстро переделано. Скрутка проводов, особенно ломких алюминиевых, не нужна. 6. Возможность производить диагностику цепи, не разрывая ее, так как клеммы снабжены отверстиями для подсоединения индикаторов или других приборов для тестирования и измерений.
