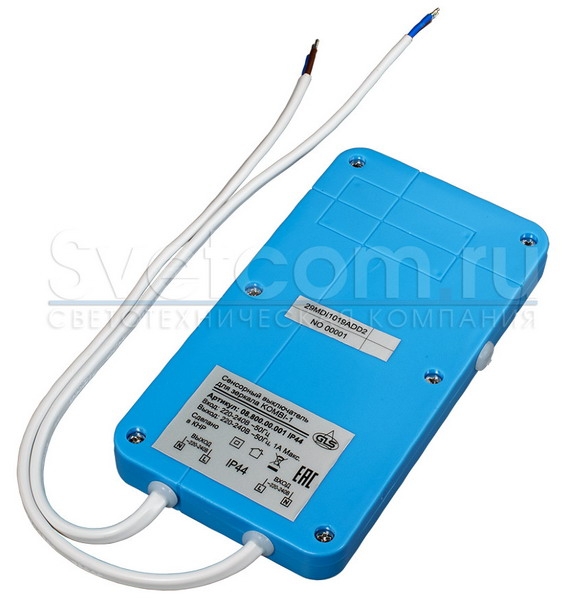

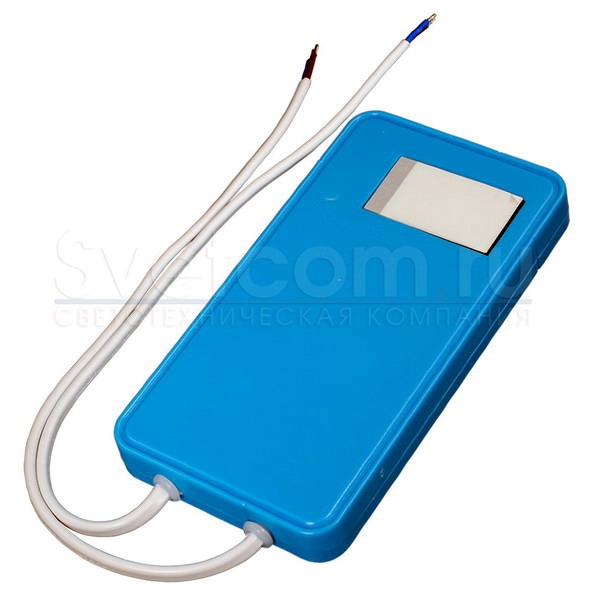

KOMBI-1 Сенсорный выключатель для зеркала с электронной коммутацией (IP44 220V/220V max200W 150х80х15мм) голубой пластик (G18276) 08.800.00.001

KOMBI-1 Сенсорный выключатель для зеркала с электронной коммутацией (IP44 220V/220V max200W 150х80х15мм) голубой пластик (G18276) 08.800.00.001

KOMBI-1 Сенсорный выключатель для зеркала с электронной коммутацией (G18276) 08.800.00.001

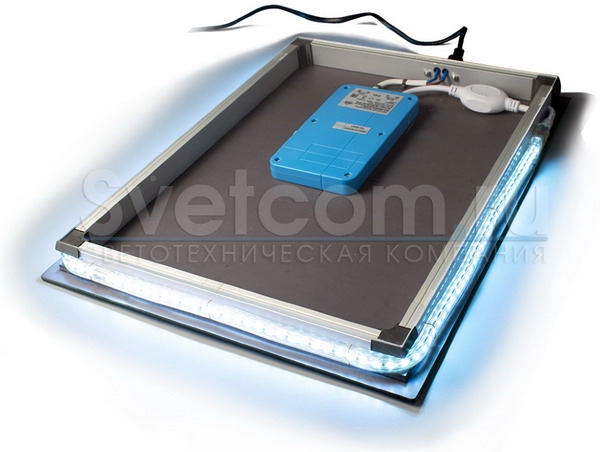

Сенсорный выключатель для зеркала KOMBI-1 –актуальная модель 220В выключателя, с широким набором функций. KOMBI-1-удобен для подключения LED светильников 220В и обогрева за зеркало 220В, поскольку, не требует установки дополнительно источника питания, и подключается на прямую к 220В нагрузке. Сенсорный выключатель KOMBI-1 управляет включением/выключением LED освещения, оборудован дополнительным выходом для подключения обогрева зеркал, с целью избежать запотевания зеркала в ванной комнате.

1. Тип: выключатель
2. Назначение: для зеркал
3. Размещение: за зеркало
4. Монтаж: накладной
5. Крепление: клеевая основа
6. Управление: сенсор касания
7. Коммутируемое напряжение (В): 200...240
8. Максимальная нагрузка Вт: 200
9. Сила тока, А: 2,5
10. Цвет индикатора: белый
11. Класс пылевлагозащиты: IP44
12. Материал корпуса: пластик
13. Есть в Bcad: Да
14. Габариты, Д х Ш х В: 150 ? 80 ? 15 мм
15. Особенности: тонкий корпус
16. Цвет: голубой

Комплектность:
- выключатель,
- руководство по эксплуатации,
- упаковка

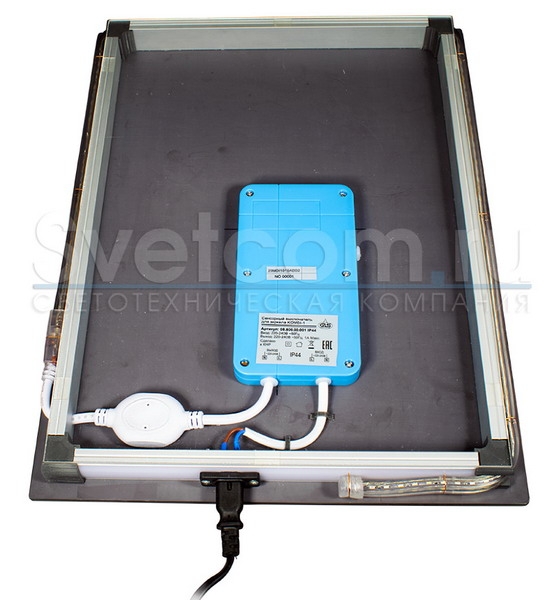

Установка датчика на зеркало: К выходу сенсорного выключателя подключается светильник, а его вход подключается к сети 220В~ 50Гц. При первом касании к поверхности зеркала в зоне со снятой амальгамой светильник включается, при следующем касании светильник гаснет.

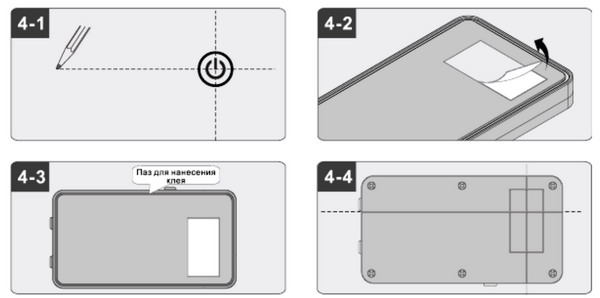

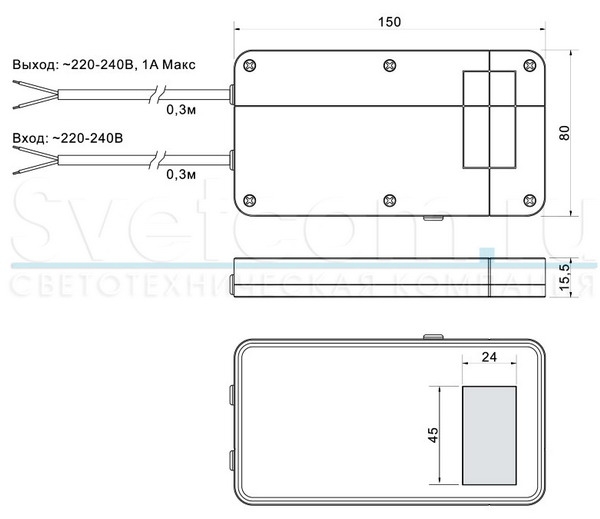

Правила подключения и установки: Для установки датчика сначала необходимо снять амальгаму с задней поверхности зеркала на месте установки сенсора, придерживаясь размеров (см. рис.1). Варианты исполнения снятой амальгамы можно увидеть на рис.2.

Подобор подходящего Источника Питания: При использовании в качестве нагрузки выключателя импульсного источника питания (ИИП) для LED, необходимо учитывать, что высокие пусковые токи таких ИИП способны вывести из строя выключатель. KOMBI-1 не пострадает от подавляющего большинства ИИП мощностью до 100Вт. При мощностях ИИП больших 100Вт, работоспособность KOMBI-1 зависит от качества конкретного ИИП. При параллельном включении в нагрузку нескольких ИИП необходимо учитывать, что результирующий пусковой ток будет являться суммой пусковых токов подключенных ИИП.

Совместимость с источниками питания:

G код/ Модель/ Мощность (Вт)/ Степень IP/ Выходноенапряжение (В)/ Выходной ток (А)/ Габариты (ДхШхВ мм)/ Совместимость с Kombi-1

G12937 06.122.03.006.44 6 IP44 12 0.5 132x52x12 да
G13398 06.112.49.006 6 IP20 12 0.5 67x33x20
G16209 06.122.88.006 6 IP20 12 0.5 98x46x12
G18716 06.800.01.324 12 IP20 12 1 85x63x25 да
G12810 06.132.09.015 15 IP20 12 1.25 130x42x11 да
G13963 06.162.53.015 15 IP44 12 1.25 112x43x13 да
G17061 06.132.02.020 20 IP20 12 1.65 158x42x14 да
G11173 06.112.10.024 24 IP20 12 2 145x50x21 да
G17062 06.132.03.030 30 IP20 12 2.5 171x58x15 да
G18278 06.800.01.604 30 IP44 12
G18713 06.800.01.321 36 IP20 12 3 283x18x18
G18715 06.800.01.323 36 IP20 12 3 86x57х38
G17063 06.132.04.040 40 IP20 12 3.33 172x57x16
G18714 06.800.01.322 48 IP20 12 4 283x18x18 да
G18813 06.800.01.803 50 IP67 12 4.16 220х30х20 нет
G18541 06.800.01.314 60 IP20 12 5 160x40x35
G18686 06.800.01.605 60 IP44 12 да
G15555 06.162.86.100 100 IP67 12 8.3 164x67x43
G16384 06.182.02.100 100 IP20 12 8.33 197х53х20 да
G18717 06.800.01.325 100 IP20 12 8.3 196x53x10 да
G15556 06.162.87.150 150 IP67 12 12.5 245x68x40
G14887 06.152.72.250 250 IP20 12 20.83 200x110x50
G14888 06.152.73.300 300 IP20 12 25 200x110x50

Обратите внимание! После проверки правильности установки и работоспособности KOMBI-1 необходимо его закрепить с помощью клея-герметика для зеркал или клея для термопистолета.


Товар купить в Санкт-Петербурге или оформить его доставку по России можно у нас
